Codice S101507

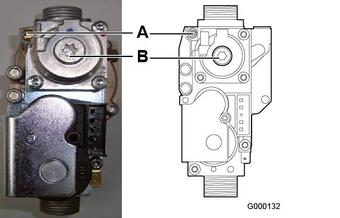

A: Regolazione PMAX
B: Regolazione PMIN
Fase 1: diaframma gas
| Tipo caldaia
|
Gas H (G20)
|
Gas L (G25)
|
Propano (G31)
|
| MCA 10
|
Senza diaframma
|
Senza diaframma
|
3.00
|
| MCA 15
|
Senza diaframma
|
Senza diaframma
|
3.00
|
| MCA 25
|
Senza diaframma
|
Senza diaframma
|
4.00
|
| MCA 25/28 MI
|
Senza diaframma
|
Senza diaframma
|
4.00
|
| MCA 25/28 BIC
|
Senza diaframma
|
Senza diaframma
|
4.00
|
| MCA 35
|
Senza diaframma
|
Senza diaframma
|
Vecchia versione non trasformabile a propano..
|
Fase 2: regolazione del rapporto aria/gas
Questa operazione non può essere effettuata quando è in corso un ciclo di spurgo.
1. Collegare l'analizzatore di combustione
Chiudere bene l'apertura attorno alla sonda durante la misurazione.
2. Premere il tasto
: visualizzazione del menu TEST FUMI.
Misurazione e regolazione a potenza massima (PMAX):
- Selezionare PMAX girando la manopola: la modalità potenza massima è impostata.
- Misurare la percentuale di O2 o CO2 (pannello anteriore smontato)
- Se la percentuale non corrisponde al valore sotto indicato, correggere il rapporto con la vite di regolazione A sul blocco gas.
- La vite A è una vite senza fine, che agisce sulla valvola a farfalla A’. A seconda della posizione della valvola a farfalla A’, il tasso di O2 o di CO2 diminuisce o aumenta.
- Controllare la fiamma attraverso il vetrino di ispezione: la fiamma non deve staccarsi da bruciatore.
|
|
MCA 10
MCA 15
MCA 25
MCA 25/28 MI
MCA 25/28 BIC
|
MCA 35
|
| (G20) O2 (%)
|
5.2 ± 0.4
|
4.8 ± 0.4
|
| (G20) CO2(%)
|
8.8 ± 0.2
|
9.0 ± 0.2
|
|
|
|
|
| (G25) O2 (%)
|
4.9 ± 0.4
|
4.6 ± 0.4
|
| (G25) CO2 (%)
|
8.8 ± 0.2
|
9.0 ± 0.2
|
|
|
|
|
| (G31) O2 (%)
|
5.2 ± 0.3
|
5.2 ± 0.3
|
| (G31) O2 (%)
|
10.3 ± 0.2
|
10.3 ± 0.2
|
Misura e regolazione a potenza minima:
- Selezionare PMIN girando la manopola: la modalità potenza minima è impostata.
- Misurare la percentuale di O2 o CO2 (pannello anteriore smontato)
-
Se la percentuale non corrisponde al valore sotto indicato, correggere il rapporto con la vite di regolazione B sul blocco gas.
Girare la vite B in senso antiorario per diminuire la percentuale di CO2 e in senso orario per aumentarla.
- Controllare la fiamma attraverso il vetrino di ispezione: la fiamma deve essere stabile, di colore blu con particelle arancioni sul bordo esterno del bruciatore.
|
|
MCA 10
MCA 15
MCA 25
MCA 25/28 MI
MCA 25/28 BIC
|
MCA 35
|
| (G20) O2 (%)
|
5.9 ± 0.4
|
5.5 ± 0.4
|
| (G20) CO2(%)
|
8.4 ± 0.2
|
8.6 ± 0.2
|
| (G25) O2 (%)
|
5.6 ± 0.4
|
5.3 ± 0.4
|
| (G25) CO2 (%)
|
8.4 ± 0.2
|
8.6 ± 0.2
|
| (G31) O2 (%)
|
5.8 ± 0.3
|
5.8 ± 0.3
|
| (G31) O2 (%)
|
9.9 ± 0.2
|
9.9 ± 0.2
|
IMPORTANTE: se necessario, ripetere il test a potenza massima e il test a potenza minima fino a ottenere valori idonei.
Regolazione di base se la valvola gas è starata:
Se il rapporto gas/aria è starato, la valvola gas dispone di una regolazione di base. Per fare ciò, procedere come segue:
1. Interrompere l'alimentazione elettrica della caldaia.
2. Chiudere il rubinetto gas della caldaia.
3. Rimuovere il condotto di aspirazione dell'aria dal venturi.
4. Svitare il dado di serraggio superiore della valvola gas.
5. Rimuovere il connettore del ventilatore.
6. Sganciare i 2 ganci che fissano il gruppo ventilatore/collettore miscelatore sullo scambiatore di calore.
7. Togliere completamente il gruppo ventilatore/collettore miscelatore.
8. Girare la vite di regolazione A sul blocco gas per modificare la posizione della valvola a farfalla.
9. Girare la vite di regolazione B sul blocco gas in senso antiorario fino a farla coincidere con la superficie anteriore.
10. Girare la vite di regolazione B sul blocco gas di 6 giri in senso orario.
11. Montare tutti i componenti rimossi in ordine inverso.
Fase 3: regolazione delle velocità del ventilatore maggiori informazioni
