Scheda PCU

Scheda PCU

Descrizione

LED

Diodo elettroluminescente:

LED acceso: la scheda elettronica è alimentata elettricamente
LED spento: scheda elettronica non collegata o difettosa
LED lampeggiante: presenza di guasto o scheda difettosa

A Passaggio dei cavi 230 V
B Passaggio cavi sonda
C Cavo di collegamento alla rete 230 V/50 Hz
D Fusibili di ricambio: 6,3 AT (F1) + 2 AT (F2)
F1 Fusibile principale 6,3 AT – protegge la caldaia nell’insieme
F2 Fusibile 2 AT – protegge la scheda PCU
AD249 Scheda per valvola a 3 vie (opzione)
X1 Alimentazione 230 V
X2 Collegamento alla scheda SCU (230 V)
X3 Collegamento all'interruttore ON/OFF
X10 Collegamento a PSU e alle sonde
X11 Collegamento alla scheda SCU (BUS)

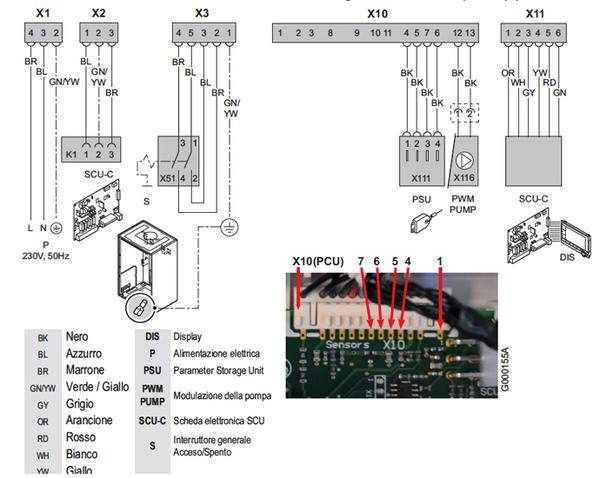

Schema

Scheda PCU

Controlli

  • Morsettiera X1:
    • Morsetti 3 - 4: 230 V indipendentemente dalla posizione dell'interruttore ON/OFF
    • Morsetto 2: messa a terra
  • Morsettiera X2:
    • Morsetti 1 - 3: collegamento alimentazione 230 V verso SCU
  • Morsettiera X3:
    • Morsetti 4 e 5: 230 V indipendentemente dalla posizione dell'interruttore ON/OFF
    • Morsetti 2 e 3: 230 V con interruttore ON/OFF in posizione ON
    • Morsetto 1:  messa a terra
  • Morsettiera X10: collegamento scheda PCU verso scheda PSU
    • Morsetti 4 - 5: 5V DC (Alimentazione PSU)
    • Morsetti 6 - 7: BUS
  • Morsettiera X11: collegamento scheda PCU verso scheda SCU
    • Morsetti 1 - 3: BUS
    • Morsetti 2 - 4: 5 V DC
    • Morsetti 2 -5: 24 V DC
    • Morsetti 2 - 6: non utilizzati
