Misurazione sulla scheda PCU:
Alimentazione del sensore di pressione:
Morsettiera X10, tra i morsetti 1 e 10 = 5 V DC
Misurazione della tensione:
Tra i morsetti 1 e 11 = tensione in base alla pressione.

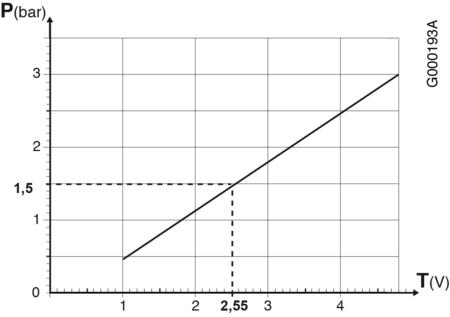

Fare riferimento al grafico seguente
La pressione misurata deve corrispondere a quella indicata sul display HMI.
- Se la tensione misurata non corrisponde alla pressione effettiva, il sensore di pressione è difettoso.
- Se la pressione visualizzata è errata rispetto alla tensione misurata, la scheda PCU è difettosa.
