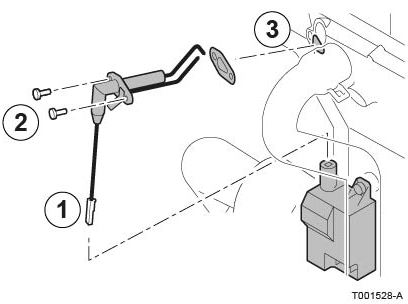

Elettrodi di accensione/sonda di ionizzazione:
Verificare mediante vetrino d'ispezione: nessuna fibra metallica del bruciatore deve essere in contatto con gli elettrodi (rischio di fiamma parassita).
Per visualizzare la corrente di ionizzazione: menu #MISURE, parametro CORRENTE.
Sostituire se < 3μA o se l’elettrodo è usurato o rovinato.
Sostituire la guarnizione (codice S62105) anche in caso di rimontaggio del vecchio elettrodo.

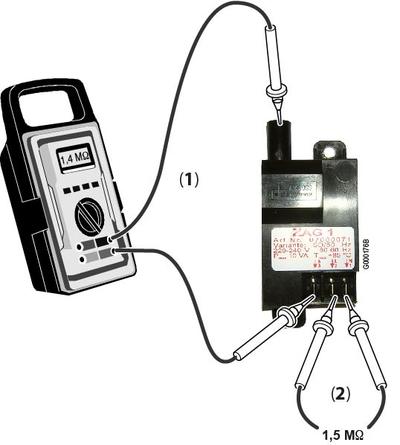

Trasformatore di accensione
Misurazione (1): tra capocorda di sinistra e uscita del cavo di accensione = 1.4MΩ
Misurazione (2): capocorda 1-2 = 1.5 MΩ

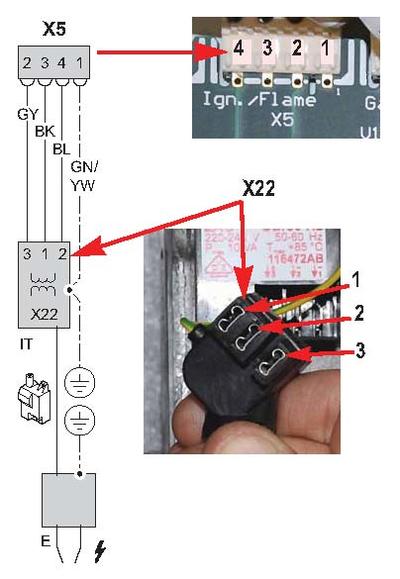

Morsettiera X5
Morsetto 1 = messa a terra
Morsetto 2 = segnale di fiamma della sonda di ionizzazione
Morsetti 3-4 = 230 V (alim. trasformatore all’avvio per 5 secondi)
Per controllare il cablaggio tra il trasformatore di accensione e la scheda PCU, verificare la continuità tra il morsetto 2 di X5 e il morsetto 3 di X22.
