ATTENZIONE: i seguenti controlli possono essere eseguiti esclusivamente da un professionista qualificato.
Localizzazione delle sonde
FTS: Sonda di mandata della caldaia (Flow Temperature Sensor)
RTS: Sonda di ritorno (Return Temperature Sensor)
HLS: Termostato di sicurezza surriscaldamento (High Limit Sensor)
Sonda mandata caldaia/sonda di ritorno
-

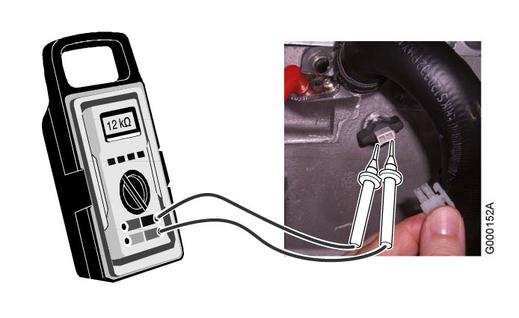

Misura del valore ohmico:
- interrompere l'alimentazione elettrica
- scollegare il connettore della sonda
- misurare il valore con l’ohmmetro - valori sonde
- se i valori non sono conformi, sostituire la sonda
- Misurazione sulla scheda PCU
|
- Interrompere l'alimentazione elettrica della caldaia

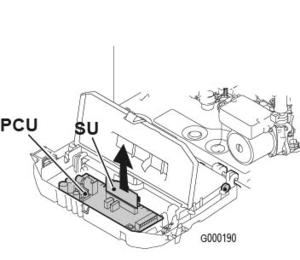

- rimuovere la scheda SU
|
|
-

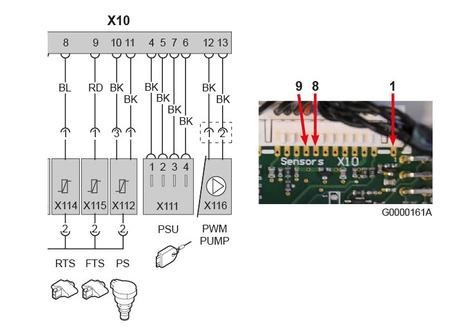

Misurare gli valori al morsettiera X10:
- Morsetto 1 - 8 : sonda esterna
- Morsetto 1 - 9 : sonda mandata dopo caldaia
- Se i valori non sono conformi, sostituire la sonda:
- Valori sonde
|
