Controllo del bruciatore e pulizia dello scambiatore di calore
Durante gli interventi di ispezione e manutenzione, sostituire sempre tutte le guarnizioni dei pezzi smontati.

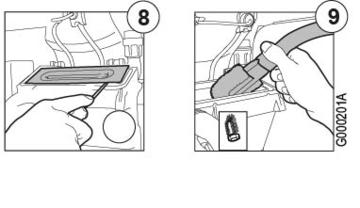

8. Estrarre il bruciatore con la guarnizione dallo scambiatore di calore.
9. Aspirare la parte superiore dello scambiatore di calore con il bocchettone apposito (opzionale)

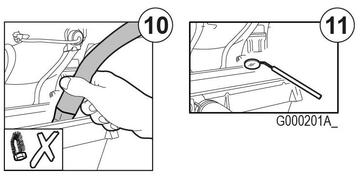

10. Aspirare in profondità dopo aver rimosso il bocchettone
11. Verificare l’assenza di polveri residue con uno specchietto. Se presenti, aspirare ulteriormente.
12. Il bruciatore non necessita di manutenzione, in quanto è autopulente.
In caso di presenza massiccia di polvere, pulire con aria compressa.
Sostituire il bruciatore se presenta incrinature o danni.
13. Controllare l'elettrodo di accensione/ionizzazione maggiori informazioni
Sostituire sempre la guarnizione dell’elettrodo di accensione/ionizzazione.
14. Sostituire la guarnizione posizionandola correttamente tra il collettore miscelatore e lo scambiatore di calore (facendola aderire alla scanalatura) per garantirne la tenuta.
Valvola di non ritorno e riassemblaggio
15. Svitare le 2 viti di fissaggio Torx del ventilatore
16. Verificare lo stato della valvola di non ritorno fumi e, all'occorrenza, sostituirla.
17. Attenzione al senso di montaggio.
Per il riassemblaggio, procedere in senso inverso.
Ricollegare il connettore del ventilatore X91
Aprire l'alimentazione del gas e ripristinare l'alimentazione elettrica.
